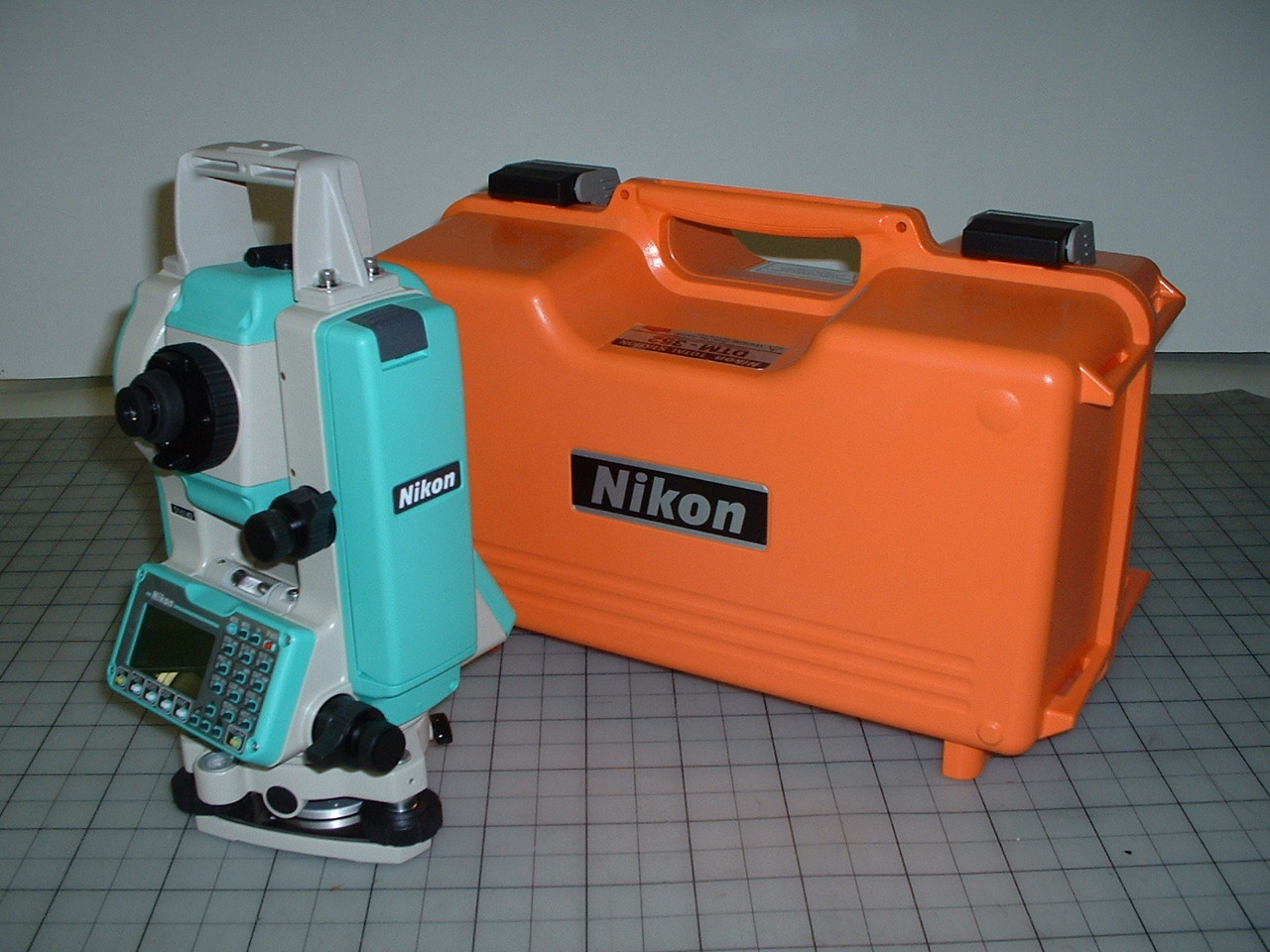

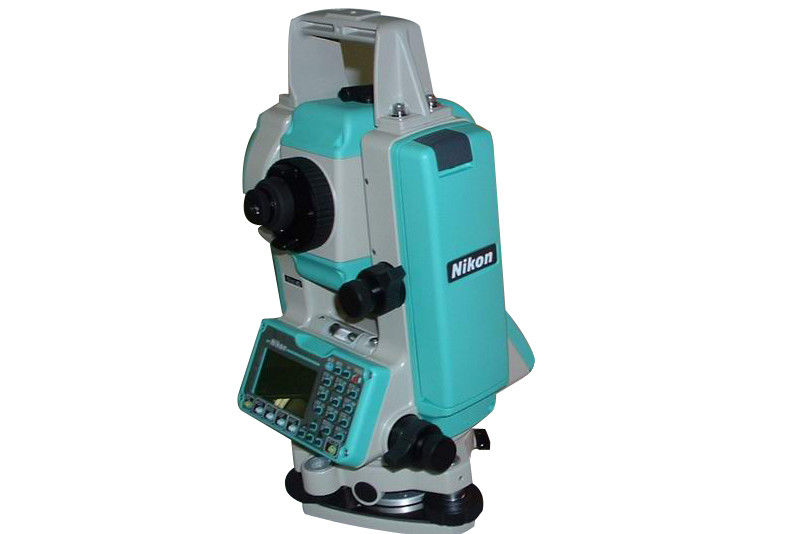

Station totale Nikon DTM 352 332 série

Modèle

DTM-362, DTM-352, DTM-332

Longueur du tube

158 mm/6,22 pouces

Grossissement

33x (21x/41x avec oculaires optionnels)

Diamètre effectif de l'objectif

45 mm/1,77 pouce (EDM : 50 mm/1,97 pouce)

Champ de vision

1°20’

Pouvoir de résolution

2,5”

Distance minimale de mise au point

1,3 m/4,26 pieds

Portée avec les prismes spécifiés par Nikon

Conditions normales

(Brume ordinaire, visibilité environ 20 km/12,5 miles)

Avec feuille réfléchissante
(5 x 5 cm)

5 à 100 m (16,4 à 328 pieds)

Avec mini-prisme

1 000 m/3 280 pieds

Avec prisme unique

2 000 m/6 560 pieds

Avec prisme triple

2 600 m/8 530 pieds

Bonnes conditions

(Pas de brume, visibilité supérieure à 40 km/25 miles)

Avec mini-prisme

1 200 m/3 930 pieds

Avec prisme unique

2 300 m/7 540 pieds

Avec prisme triple

3 000 m/9 840 pieds

Précision (mode prisme/précis)

±(3+2ppm x D)mm
±(3+3ppm x D)mm

(–20°C à –10°C, +40°C à +50°C

Intervalle de mesure*1

Mode précis

1,6 sec. (initial 1,6 sec.)

Mode normal

1,0 sec. (initial 1,4 sec.)

Plus petit compte

Mode précis

1 mm/0,002 pieds

Mode normal

10 mm/0,02 pieds

Température ambiante
plage*2

–20°C à 50°C/–4°F à +122°F

Correction atmosphérique

Plage de température

–40°C à 60°C/–40°F à +140°F

Pression barométrique

400 à 999 mmHg/533 à

1 332 hPa/15,8 à 39,3 pouces Hg

Décalage de prisme

–999 à 999

Mesure d'angle

Système de lecture

Détection photoélectrique par encodeur incrémental

Angle horizontal

Diamétral (DTM-362/352),

Simple (DTM-332)

Angle vertical

Simple

Incrément minimal
(Degré, Gon, MIL6400)

Degré : 1/5/10”, Gon : 0,2/1/2 mgon,

MIL6400 : 0,005/0,02/0,05 mil

Précision selon DIN 18723
(horizontal et vertical)

5”/1,5 mgon (3”/1,0 mgon :DTM-362)

Capteur d'inclinaison

Type

Double axe (DTM-362/352),

Simple axe (DTM-332)

Méthode

Détection électrique liquide

Plage de compensation

±3'

Précision de réglage

1"

Niveau à bulle

Niveau à bulle de plateau

30"/2 mm

Niveau à bulle circulaire

10'/2 mm

Plomb optique

Grossissement

3x

Plage de mise au point

0,5 m/1,6 pieds à ∞

Affichage

LCD graphique (128 x 64 points)
Des deux côtés (DTM-362/352),

Côté unique (DTM-332)

Mémoire de points

10 000 enregistrements

Dimensions (L x P x H)

168 x 173 x 335 mm/6,6 x 6,8 x 13,2 pouces

Poids (environ)

Unité principale (avec batterie)

5,3 kg/11,7 lbs (DTM-362/352),
5,2 kg/11,5 lbs (DTM-332)

Batterie

0,4 kg/0,9 lbs

Mallette de transport

2,4 kg/5,3 lbs

Batterie Ni-MH intégrée
BC-65

Durée de fonctionnement

Distance/angle en continu
mesure

Environ 16 heures*3

Mesure de distance/angle
toutes les 30 secondes

Environ 27 heures

Mesure d'angle

Environ 30 heures

Chargeur de batterie pour BC-80/65

Environ 2,0 heures pour une recharge complète

Chargeur rapide Q-70C (chargeur pour allume-cigare 12 V CC)

Environ 2,0 heures (un BC-65 entièrement déchargé nécessite plus d'une charge)
