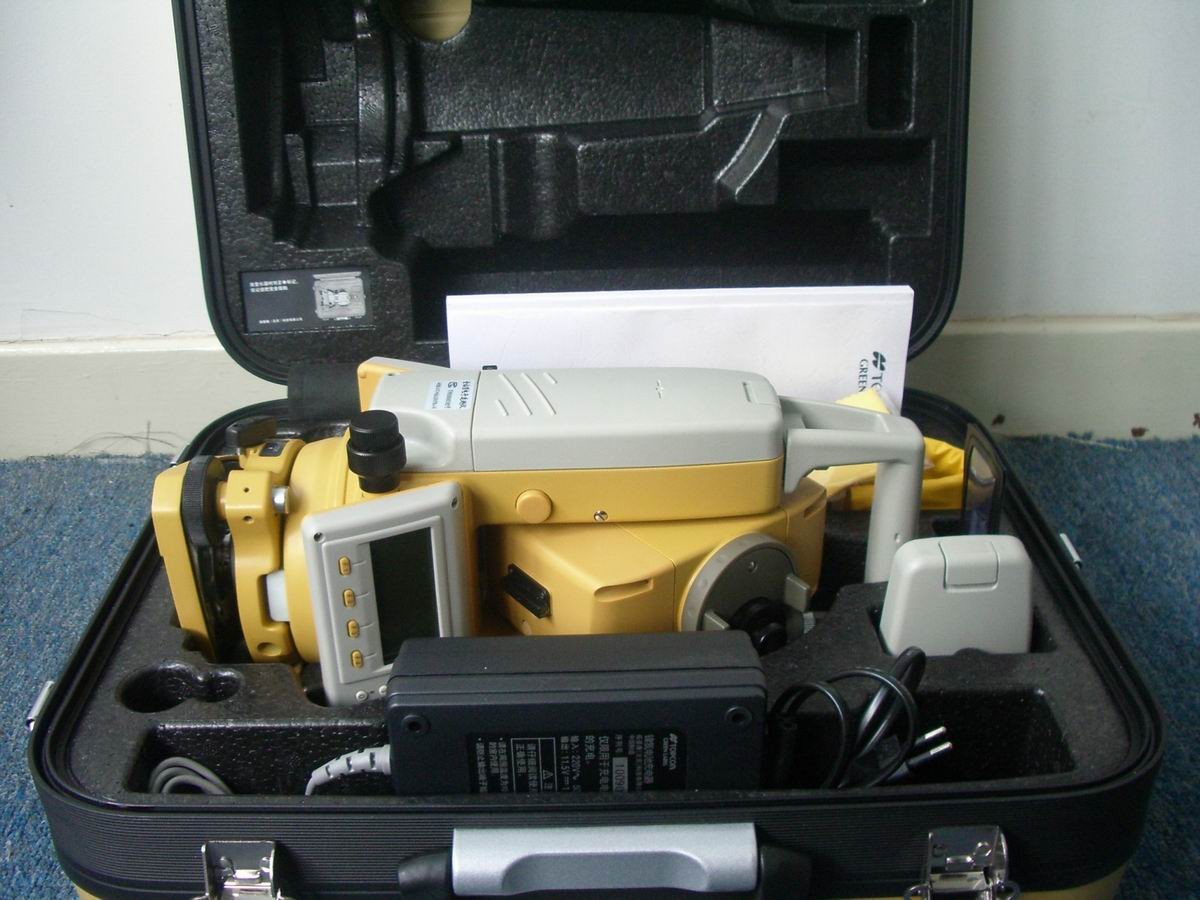

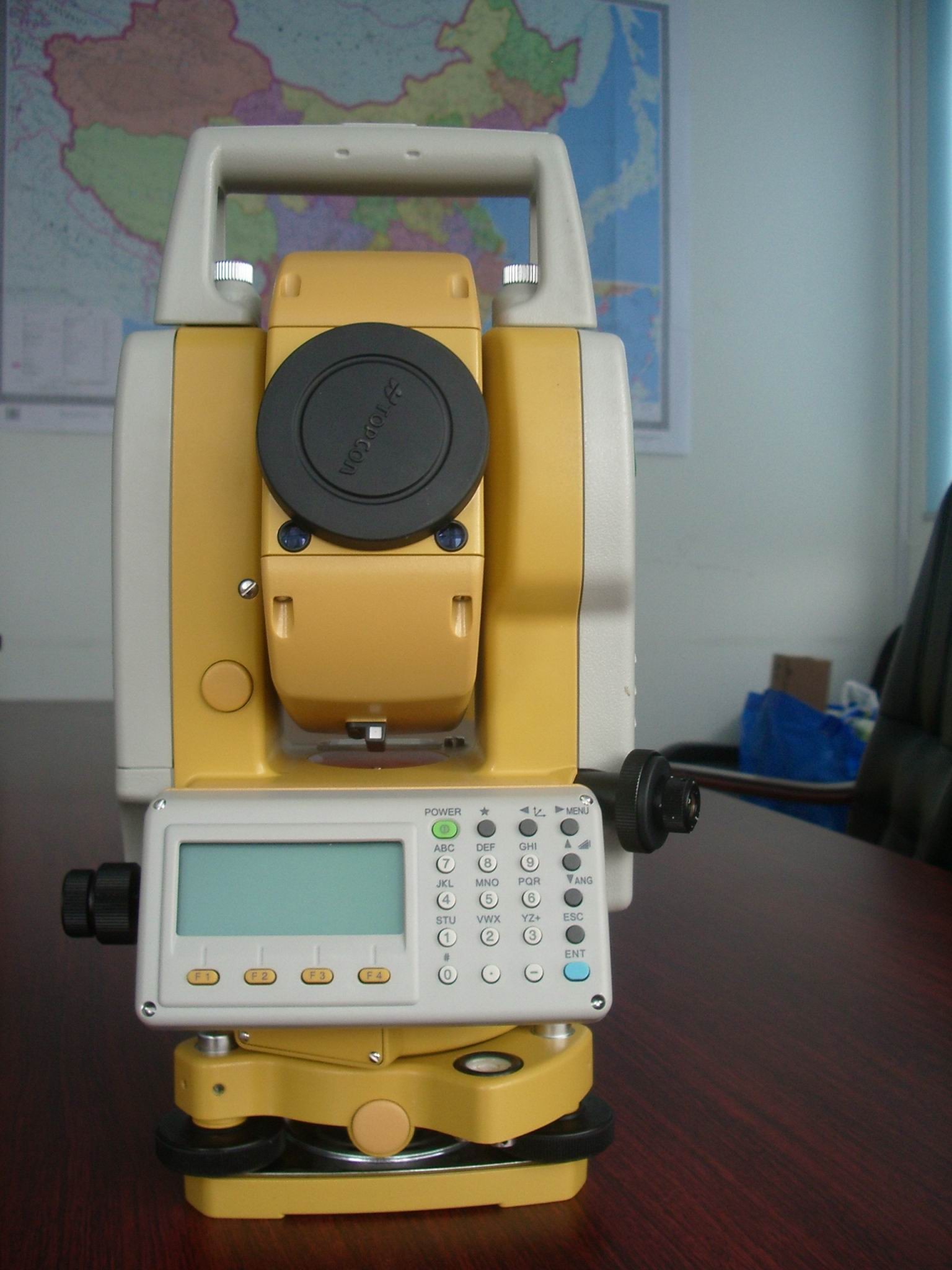

Topcon Station Totale GPT102R Station Totale Sans Réflecteur

TÉLESCOPE

Longueur

150 mm (5,9 pouces)

Diamètre de l'objectif

45 mm (1,77 pouce), EDM 50 mm (1,97 pouce)

Grossissement

30x


Dressée

Champ de vision

1°30'

Pouvoir de résolution

2,8"

Distance de mise au point minimale

1,3 m (4,27 pieds)

MESURE DE DISTANCE - MODE PRISME

Portée de mesure

Mini prisme 1 000 m (3 280 pieds)
1 prisme 3 000 m (9 900 pieds)

Précision de mesure

±(2 mm + 2 ppm x D)rms

Temps de mesure

Mode fin 1 mm (0,005 pieds) 1,1 s (initial 2,5 s)
Mode fin 0,2 mm (0,001 pieds) 1,5 s (initial 3,0 s)
Mode grossier 1 mm/10 mm (0,005/0,02 pieds) 0,8 s (initial 2,5 s)

MESURE DE DISTANCE - MODE SANS PRISME

Portée de mesure

Condition I*1 : 1,5 m à 350 m (5 pieds à 1 150 pieds)

Précision de mesure

±(3 mm + 2 ppm x D)rms

Temps de mesure

Mode fin 1 mm (0,005 pieds) 1,7 s (initial 3,0 s)
Mode fin 0,2 mm (0,001 pieds) 2,6 s (initial 3,5 s)
Mode grossier 1 mm/10 mm (0,005/0,02 pieds) 1,0 s (initial 2,0 s)

MESURE D'ANGLE

Méthode

Lecture absolue

Lecture minimale

GPT-102R
1" / 5" (0,2 mgon/1 mgon)

Précision

GPT-102R
2" (0,6 mgon)

Diamètre du cercle

71 mm (2,8 pouces)

AFFICHAGE/CLAVIER

Affichage

LCD graphique 160 x 64 points avec rétroéclairage, 20 caractères x 4 lignes

Clavier

Alphanumérique, 24 touches

CORRECTION D'INCLINAISON

Capteur d'inclinaison

GPT-102R
Axe unique

Méthode

Type liquide

Plage de compensation

±3'

Unité de correction

1" (0,1 mgon)

AUTRES

Pointeur laser

Diode laser rouge, longueur d'onde 690 nm

Guide de point

Deux LED orange

Mémoire interne

Max. 24 000 points

Interface

RS-232C

Hauteur de l'instrument

176 mm (6,93 pouces)

Classe laser

Classe I/1M (EDM), Classe 2 (Pointeur laser/Plomb laser)

Sensibilité du niveau circulaire

10'/2mm

Sensibilité du niveau de plaque

GPT-102R
30"/2mm

Dimensions

336(H) x 184(L) x 172(P) mm

Poids

Instrument (avec batterie) 5,3 kg (11,6 lbs)
Mallette de transport en plastique 3,4 kg (7,5 lbs)

Protection contre la poussière et l'eau (CEI 60529)

IP66 (avec BT-52QA installé)

Température de fonctionnement

-20°C à +50°C (-4°F à +122°F)

Autonomie de la batterie BT-52QA

Mesure de distance et d'angle - Environ 5,0 heures / Environ 4,2 heures avec connexion Bluetooth
Mesure d'angle uniquement - Environ 45 heures
