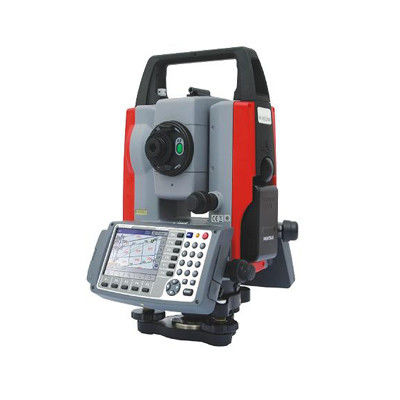

W-822NX

W-823NX

W-825NX

W-835NX

Télescope

Grossissement

30 X

Ouverture optique

45mm   ( EDM45mm )

Pouvoir de résolution

3   sec.

Champ de vision

2.6%   ( 1°30′ )

Mise au point minimale

1.0m

Mise au point

Autofocus   + Power Focus + Manuel

Différentiel de phase

Processeur de données

CPU, Fréquence d'horloge

Intel   Xscale,400MHz

SE

Microsoft® Windows® CE.NET 4.2

Mémoire interne

SDRAM   = 64MB

FLASH = 128MB ( intégré )

Interface

RS-232C   / USB ( Connecteur USB Mini-B ) / Fente CF TypeII / Fente SD

Affichage

3.7   pouces, LCD couleur, 640 x 480 pixels *(5)

avec rétroéclairage et fonction écran tactile

Quantité

2

1

Clavier

33   touches

EDM

Classe de laser

Classe(IIIa)   3R / Classe(II) 2 ( Sélectif )

Plage de mesure de distance

Sans réflecteur

1.5m   - 270m

Mini prisme

1.5m   - 1100m ( 1600m )*(1)

1P

1.5m   - 3400m ( 4500m )*(2)

3P

200m   - 4500m ( 5600m )*(2)

Feuille réfléchissante

1.5m   - 600m ( 800m )*(3)

Précision

Prisme, Feuille réfléchissante

±(2 +   2ppm x D)mm

Sans réflecteur

±(5 +   2ppm x D)mm *(4)

±(5 +   3ppm x D)mm *(4)

Temps de mesure

Mesure répétée

Normal   : Prisme, Feuille réfl. 2.0sec. ( 1mm )

Normal : Prisme, Feuille réfl. 1.2sec. ( 1mm ) *Mode rapide

Suivi : Prisme, Feuille réfl. 0.4 sec. ( 1cm )

Mesure initiale

Normal   : Sans réflecteur 2.3sec. ( 1mm )

Normal : Prisme, Feuille réfl. 2.5sec. ( 1mm ) *Mode rapide

Logiciel applicatif

Sélectif

Mémoire

Interne

128MB

Carte mémoire

2Go   (Max) *(6)

Mesure d'angle

Méthode

Encodeur rotatif absolu

Précision ( ISO17123-3 )

2″

3″

5″

Compensateur

Triple   axe

Double   axe

Vis tangente

2   vitesses

1   vitesse

Horloge de date

Disponible

Plomb

Laser visible, ±0.8mm ( hauteur de l'instrument 1.5m )

Niveau de plateau (électronique)

Niveau de plateau ( électronique ) 30″/1div.

Niveau circulaire

8’/2mm

Résistant à l'eau

IP54

Température ambiante

-20°C   - +50°C / -4°F - 122°F ( Plage de fonctionnement )

Batterie BP02

Ni-MH   ( Rechargeable ) ( 4300mAh ), DC6V

Temps de fonctionnement

Continu   Environ 3 heures ( ETH + EDM ),

8 heures ( ETH ) avec environ 2.2 heures de temps de charge

Poids

Environ   380g

Chargeur BC03

Tension d'entrée : AC100 - 240V ( AC01 )

et adaptateur secteur AC01

Tension de sortie : DC7.5V ( BC03 )

Poids   : 280g

Base

Détachable

Décalage

Physique   ( batterie incluse )

Dimensions

197   (L) x 347 (H) x 217 (P) mm

Poids

6.3kg

6.1kg
